Saturn - Alimentation SAT-Psu

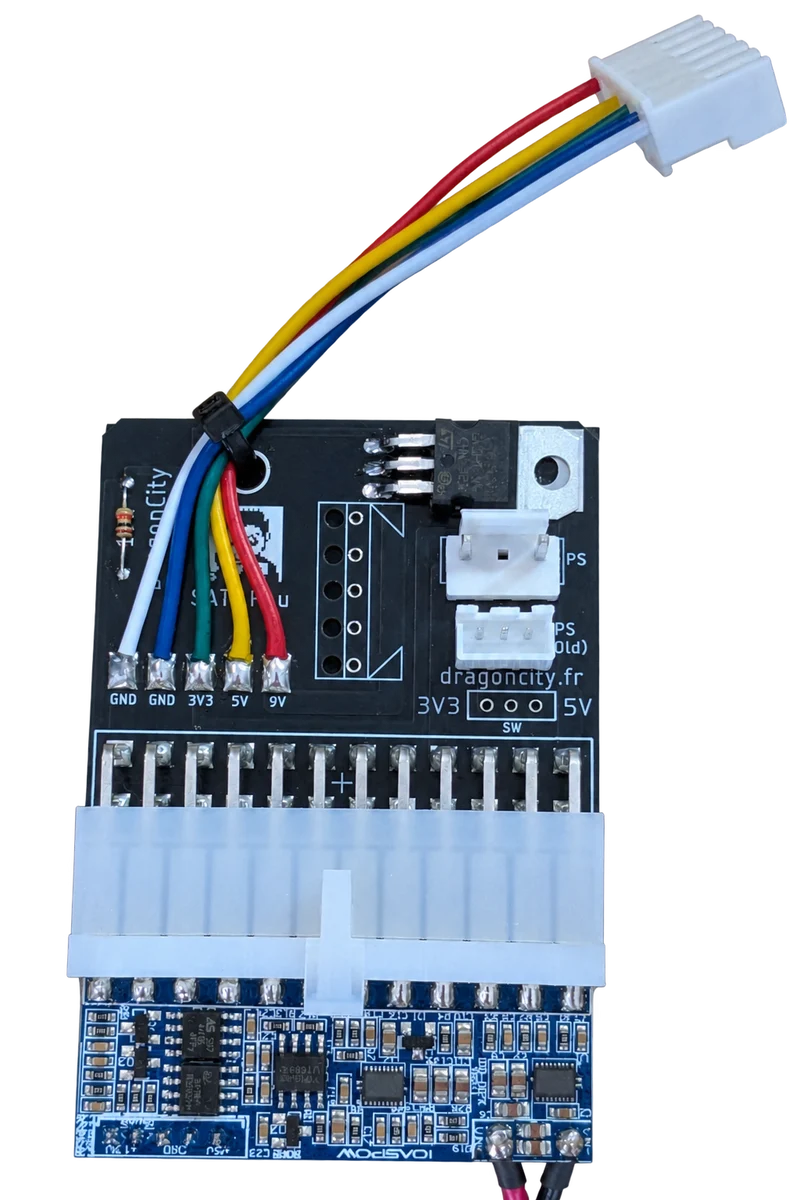

PCB SAT-PSU pour Saturn 🎮

♻️ Info : Commandez le KIT SAT-PSU déjà assemblé si vous souhaitez le recevoir Plug & Play, sans avoir à effectuer les soudures vous-même.

Si vous savez un minimum souder, je vous conseille toutefois vivement de réaliser l'installation vous-même ! 🙂

📜 TUTO – Installation SAT-PSU Saturn

📌 KIT V1 ou V2 : quelle version choisir ?

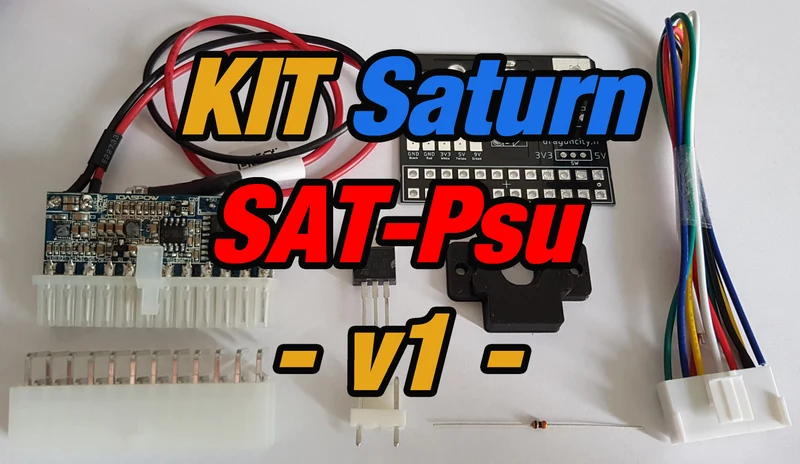

🔹Le KIT "V1" correspond à l'alimentation sous le capot, c'est la toute première.
On peut la reconnaître avec sa prise d'alimentation en forme de "T".

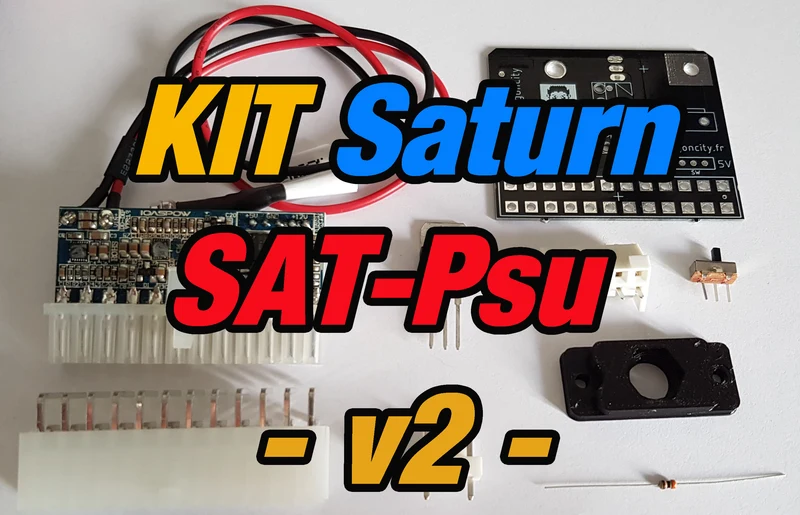

🔹Le KIT "V2" correspond aux autres modèles de Saturn.

💡 Un connecteur Power Switch est ajouté sur la version V1 afin de la rendre compatible avec la Saturn V0.5.

📌 Avantages de la PCB SAT-Psu :
  ✅ Remplace l'alimentation d'origine par une solution qui ne chauffe pas ✅ Permet de convertir une Saturn US ou JAP en 220V

📍Alimentation 12V 5A

Pour l’alimenter il vous faudra une Alimentation 12V avec 5A.

Connecteur : 5,5 × 2,5 mm
Polarité : Centre positif

Je vous conseille la LEICKE 12V 5A 60W.

 🕵️ Info : Vous pouvez également prendre celle avec 3A mais si vous alimentez derrière un disque dur vaut mieux prendre celle avec 5A.
